数据来源与测试环境说明

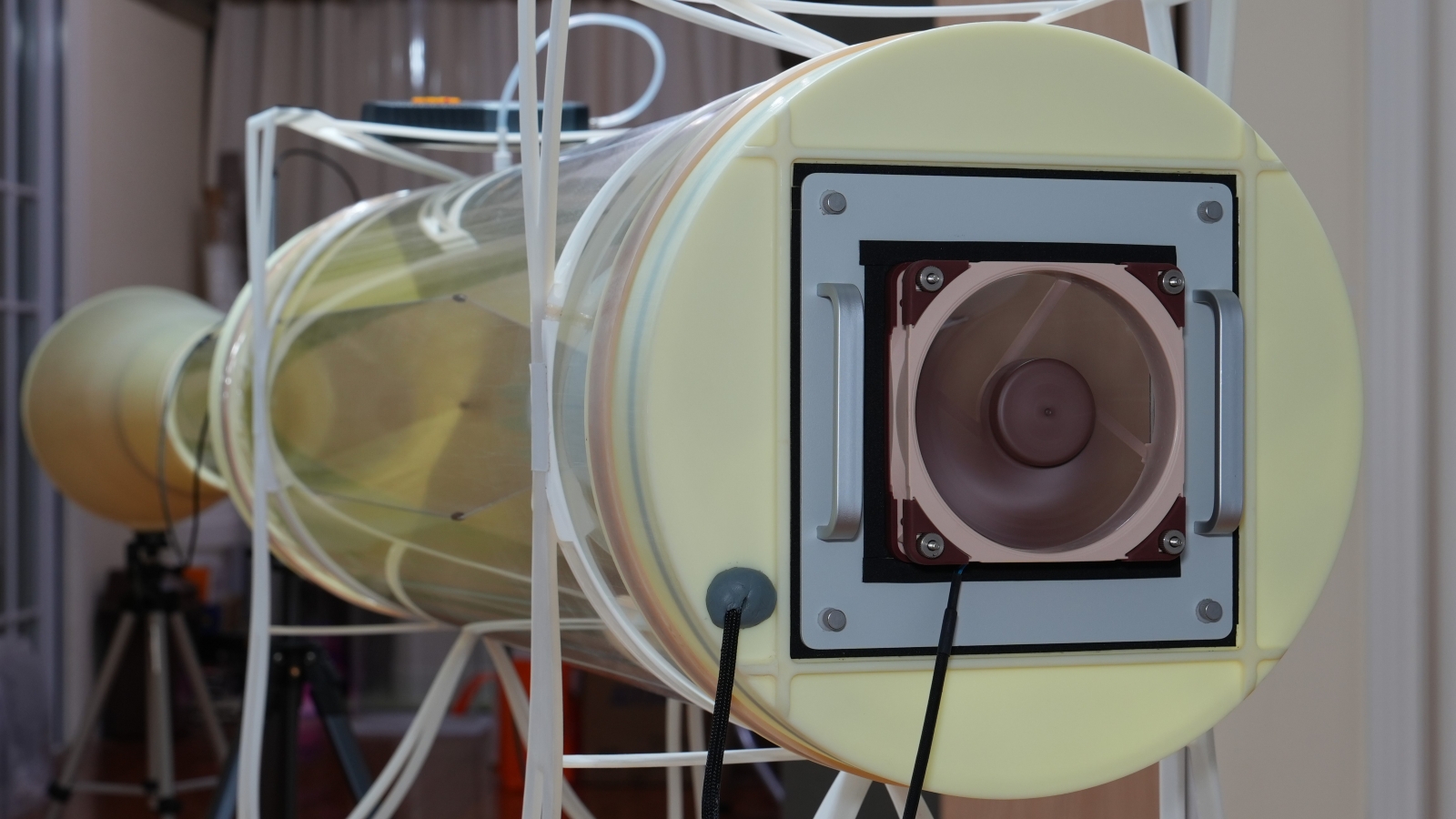

↑风量测量装置如上图所示↑
风洞设计部分参考amca-210标准，由整流段、渐缩段、测量段、扩散段组成。风扇出风侧连接风洞入口。
测试时使用波形发生器发出指定占空比的方波对风扇进行调速，使用示波器连接风扇测速线测量风扇转速，使用Testo425热敏式风速仪测量风速并通过计算转换成风量（标定时采用径向多点等面积法测量风速并得到标定风量）。

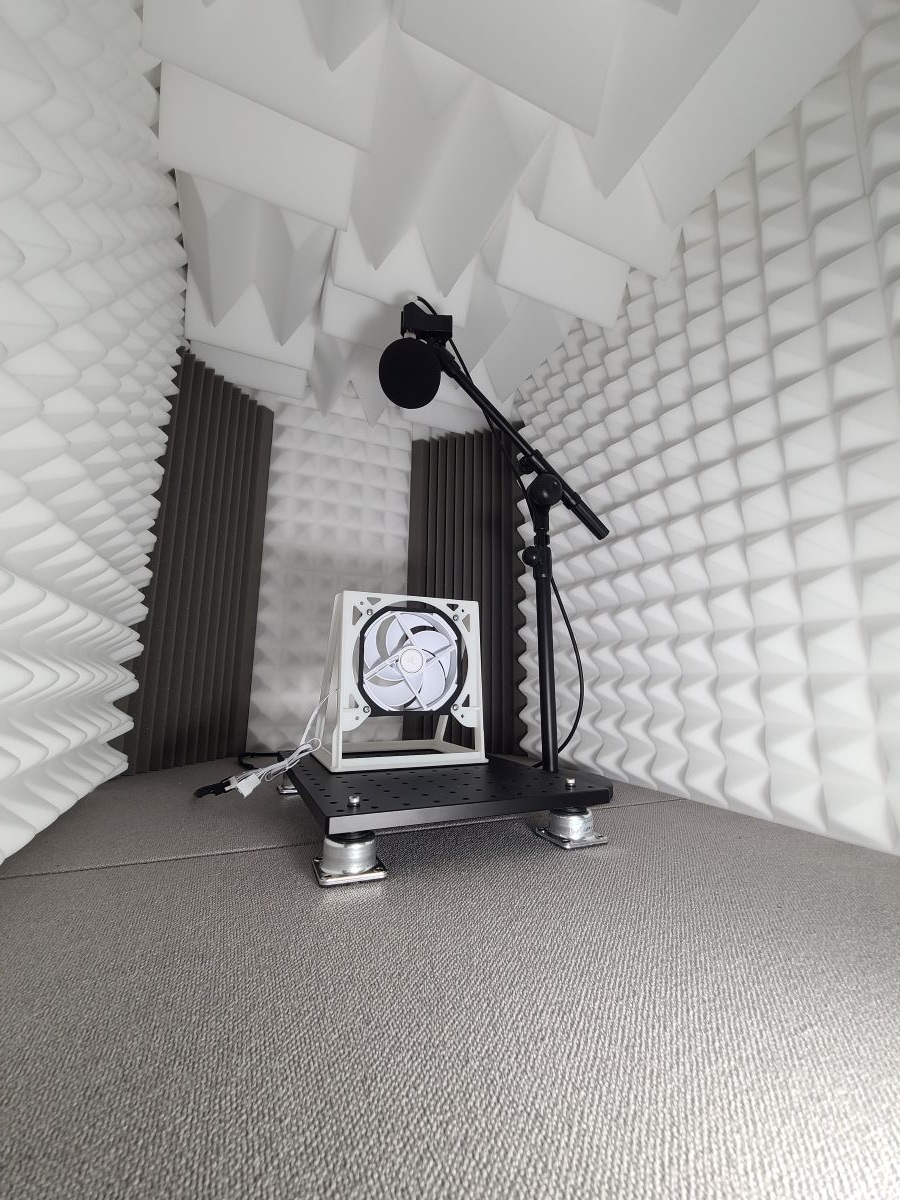

↑噪音测试环境如上图所示↑
风扇固定于隔振平台支架上。风扇出风侧前方>60cm净空，进风侧前方>40cm净空。
测试环境本底噪音低于8dBA，使用爱华AWA5662专业声级计采集噪音数据，声级探头固定于风扇上方距离风扇外框顶部30cm处。
常见问答（Q&A）
Q: 为什么声级探头平行于风扇旋转面而不是常见的正对风扇旋转面？
A: 考虑到风扇在不同工况下安装方向不同，可能进风侧朝外也可能出风侧朝外，且负载也可能安装在风扇任意侧。把声级探头固定在平行于风扇旋转面的方向上可以兼顾两侧的收音以适应各种工况。需要注意的是这个方案下收音效果和传统正对旋转面的方案会有些许差异。
Q: 为什么有些型号的空载数据和官方标称不一样？
A: 不同厂家可能采用了不同的测试标准和环境，因此导致了数据的差异。并且我们的风洞为被动式风洞，会有少许风量损失。空载风量数值以官方数据为准，我们的测试结果仅供参考。
测试项目展示

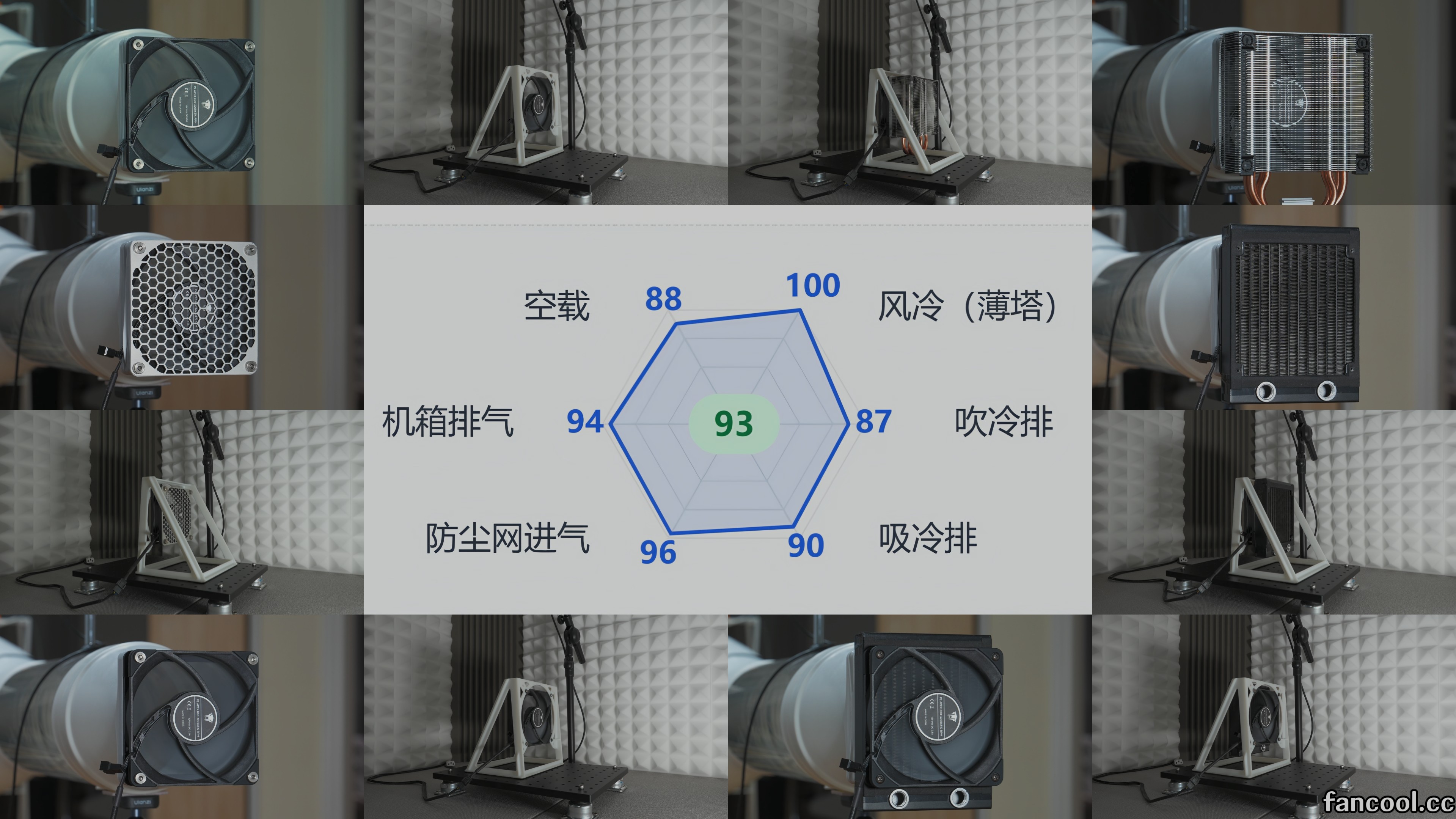

以下为当前6个测试项目的示意图，每个测试项目分为风量测试和噪音测试：
需要注意的是，防尘网进气项目风扇进风侧与防尘网之间间距为1cm，测试结果仅反映风扇在该场景下的风量和噪音变化情况，无法反映实际搭配不同机箱时可能产生的啸叫情况。对于进风面板距离风扇安装面较近的机箱，如遇啸叫情况，建议选用反叶风扇或尝试用垫高框调整面板与风扇之间的间距。
说明
本页面所有图片及文字说明来自实际测试及记录。由于设备与环境并非标准实验室条件，结果适合作为相对对比参考，不作为严格标定依据。
